分水器、集水器安装示意图

 分水器、集水器安装剖面示意图




地板采暖的施工流程
1、楼面标高找平放线
2、清理楼面基层、找平
3、铺设保温层(聚苯板等)
4、加反射膜、批设PE-RT管
5、调整间距、固定管材
6、安装分水器
7、与分水器系统闭合
8、边角保温
9、打压试验
10、浇细石混凝土垫层
11、再次试压检查
12、试验合格后做地面面层

地暖安装

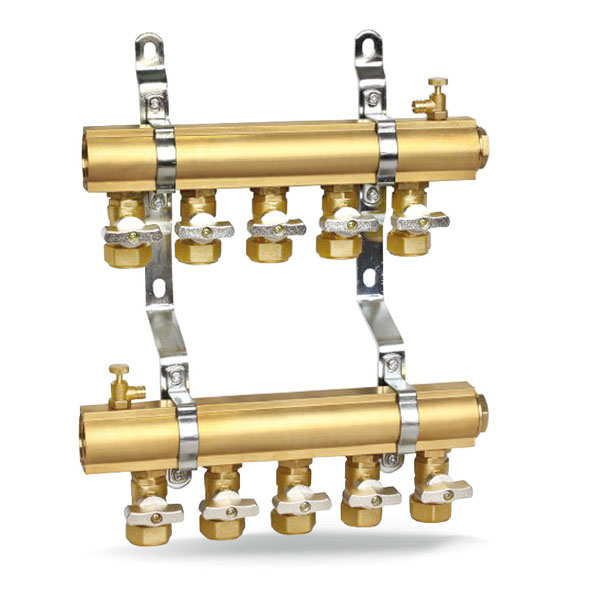

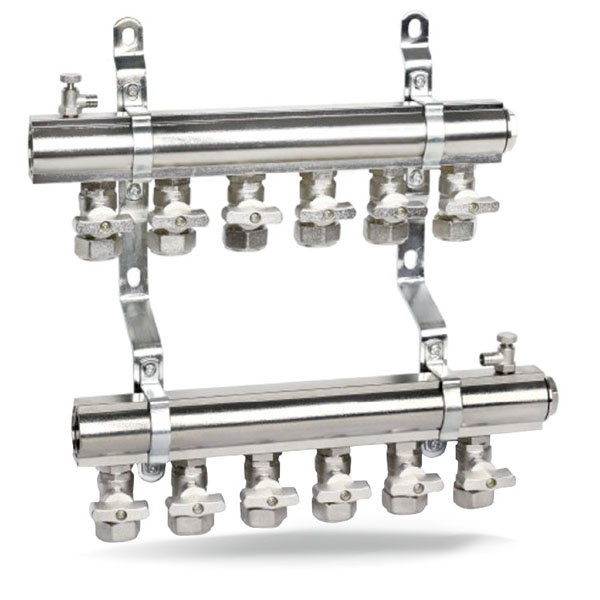

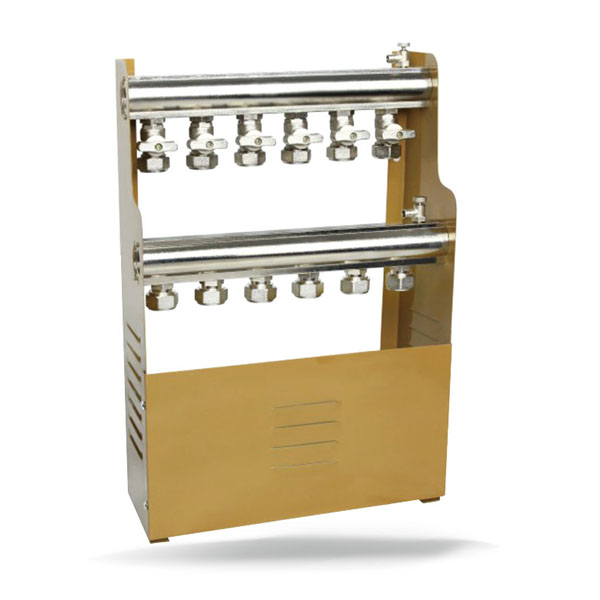

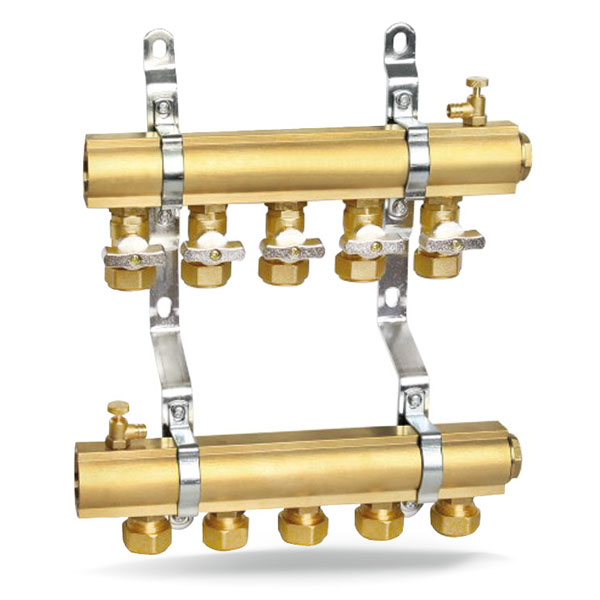

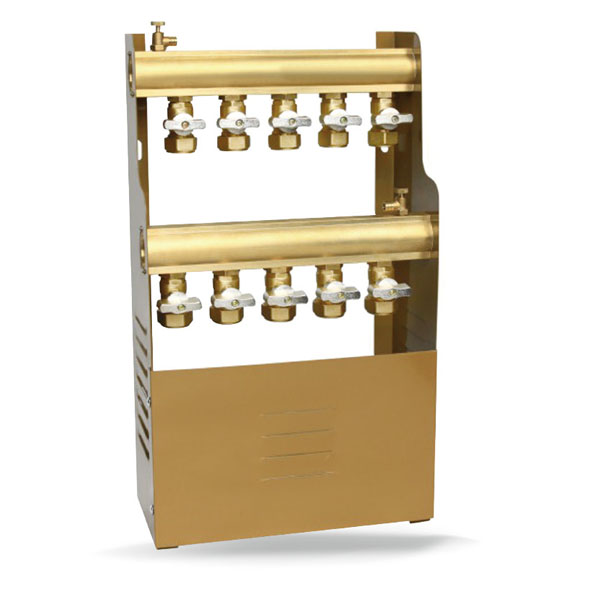

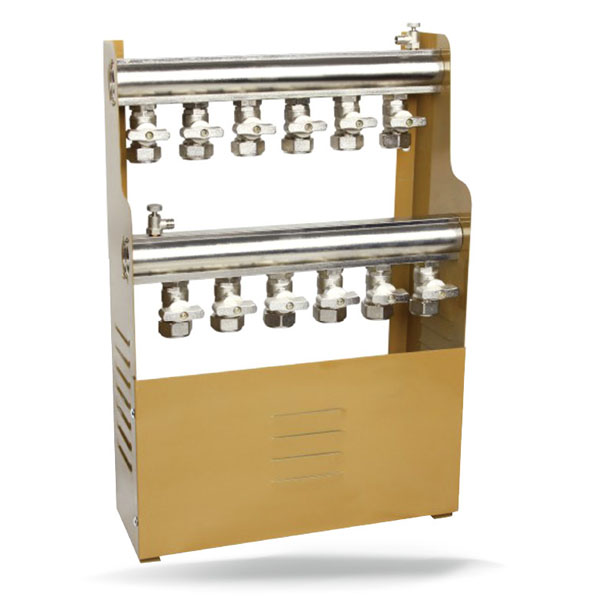

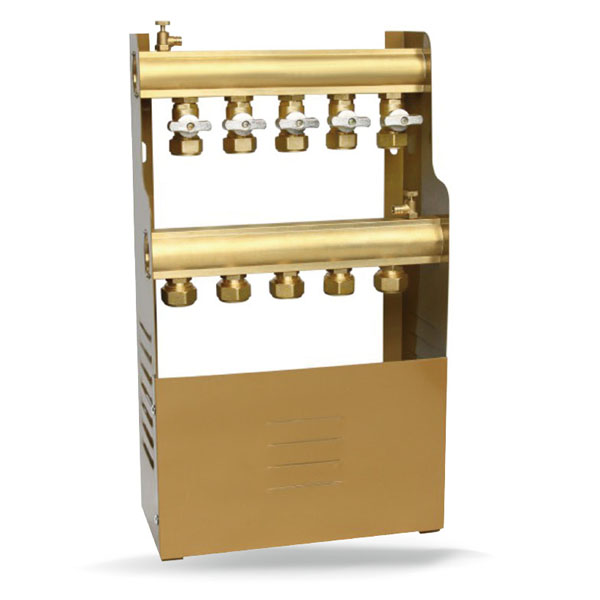

分水器常用于
1.地板采暖系统中的,分集水器管理若干的支路管道,并在其上面安装有排气阀,自动恒温阀等,一般为铜质较多。口径小,多位DN25-DN40之间。进口产品较多。
2.空调水系统,或其他的工业水系统中的,同样管理若干的支路管道,分别包括回水支路和供水支路,但其较大多位DN350-DN1500不等,用钢板制作,属于压力容器类专业制造公司,其需要安装压力表温度计,自动排气阀,安全阀,放空阀等,2个容器之间需要安装压力调节阀,且需要有自动旁通管路辅助。
3.自来水供水系统,分水器的使用有效的避免了自来水管理方面的漏洞,集中安装、管理水表,并且配合单管多路使用降低了管材采购成
 本,而且极大的降低了施工时间,提高了效率。自来水分水器通过异径直接连接于铝塑主管道,在水表池(水表房)中集中安装水表,做到一户一表,户外安装、户外查看。当前全国各地户表改造正在大范围进行中。

施工程序及技术要求
1.楼面标高找平放线:清理楼面基层,找平。凹凸不平允许偏差8mm以内
2.防水层布置:地面潮湿或楼房首层应铺设隔热防水材料
3.铺设反射层:PE-RT管道应铺设在贴有铝箔的保温板材上,铝箔面朝上。铺设保温板时要求地面平整,保温层用胶带贴牢接缝。
4.铺设PE-RT管道,调整间距,固定管材:在保温板上,PE-RT管由远到近逐环铺设,管道采用专用塑料卡(或模板)固定在保温板上,塑料卡钉的间距不大于500mm,拐角处不大于250mm
5.安装分集水器,与分集水器系统闭合:分集水器安装处的墙面要提前抹灰处理,分集水器固定于墙壁或专用的巷子内,距地面宜大于350mm,且距供暖炉较近又易于与房间大厅相通的位置。
6.边角保温:用专用的边角保温条进行边角保温施工
7.打压试验:试验压力应为工作压力的1.5倍,且不小于0.6MPa。在试验压力下,稳压1小时,其压力降不应大于0.05MPa
8.浇细石混凝土垫层:打压试验合格后,应季浇注地面豆石混凝土垫层,人工抹压紧实,此事管道应保持有不低于0.4MPa的压力
9.再次试压检查
